1. Verfahren

1. Procedures

1.1 BTA Verfahren

1.1 BTA prcocedure
Das Tiefbohren mit BTA-Werkzeugen (von ca.  Deep hole boring using BTA tools (diameters ranging
Ø 6mm bis Ø 2000mm) ist ein spanabhebendes  from approximately 6mm to 2000mm) is a cutting
Fertigungsverfahren für Bohrungstiefen im allgemei-   procedure for bore depths of generally l=3·D and
nen ab l=3·D. Für Bohrungen kleiner als Ø 40mm   above. For bore diameters of less than 40mm, other
kommen auch andere Tiefbohrverfahren in Betracht  deep-boring procedures are possible.

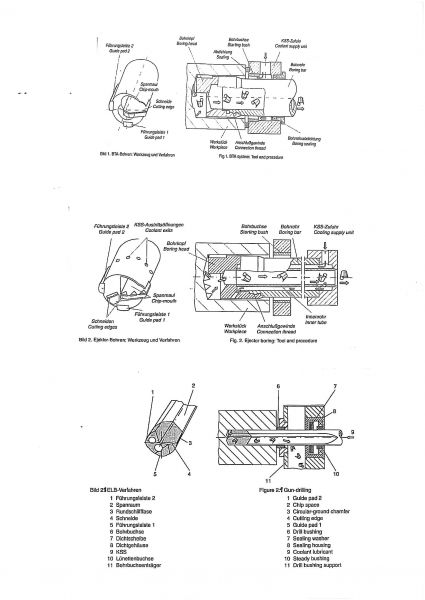

Das Verfahren ist  in Bild 1 dargestellt. The procedure is illustrated in Figure 1.

Die Zufuhr des Kühlschmierstoffes (KSS) geschieht  The coolant is supplied under pressure from the out-
von außen unter Druck in einem Ringraum zwischen  side into an annular space between the wall of the
Bohrungswand und Bohrrohr, der Spanabfluß erfolgt   bore an the boring tube. Chips are removed through
durch das Spanmaul und das Innere des Bohrrohres.    the chip-mouth of the tool and the inside of the boring
  tube.
1.2 Ejektor Verfahren 1.2 Ejector prcocedure
Das Tiefbohren mit Ejektor-Werkzeug (von ca. Deep hole boring with ejector tools (diameters rang-
Ø 18,40mm bis ca. Ø 250mm) ist eine Variante   ing from approximately 18,40mm to approximately
BTA-Verfahrens. Das Verfahren ist in Bild 2 darge- 250mm) is a variant of the BTA procedure. The pro-
stellt.   cedure is illustrated in Figure 2.
Die Zufuhr des Kühlschmierstoffes erfolgt in einem    The coolant is supplied via an annular space between
Ringraum zwischen dem Bohrrohr und einem Innen-    the boring tube and an inner tube (double-tube proce-
rohr (Zweirohrverfahren). Der Kühlschmierstoff tritt   dure). The coolant comes out at the sides of the bor-
am Bohrkopf seitlich aus, umspült diesen und fließt    ing head, washes round the same, and flows back
mit den Spänen im Innenrohr zurück. Ein Teil des  through the inner tube, taking the chips along with it.
Kühlschmierstoffes wird über eine Ringdüse in das Part of the coolant is fed into the inner tube via an an-
Innenrohr eingeleitet. Durch den entstehenden Unter-  nular nozzle. The backflow results from an under-
druck am Spanmaul wird der Rückfluß ermöglicht  pressure building up at the chip-mouth (ejector ef-
(Ejektor-Effekt).     fect).
Zwischen Werkstück und Bohrbuchse ist keine Ab-  No sealing is required between the workpiece and the
dichtung nötig, daher eignet sich des Ejektorbohren   start bush. The ejector-boring system ist therefore par-
besonders für den Einsatz auf Drehmaschinen, Bohr-  ticularly suited for use with turning machines, hori-
und Fräswerken sowie Bearbeitungszentren.  zontal boring machines, millers, an machining cen-
  tres.
1.3 Einlippenbohrverfahren 1.3 Single lip gun-drilling
Das Einlippenbohren wird im Durchmesserbe-            Gun-drilling is used in the range of diameters
reich von ca. 0,8 mm bis 40 mm eingesetzt.  between approximately 0,8 mm and 40 mm. Cooling
Die Zufuhr des Kühlschmierstoffes (KSS) er-  lubricant is delivered through one or more holes which
folgt durch eine oder mehrere Bohrungen inner-  pass through the tool shank. The mixture of chips and
halb des Werkzeugs. Die Abteilung des KSS-  cooling lubricant ist removed along a flute or longitu-
Spänegemisches geschieht durch eine Längs-  dinal groove (bead) on the outside of the tool shank.
Bild 2.1 zeigt die wesentlichen Merkmale diese  Figur 2.1 shows the main characteristics of this
fahrens.  method.
1.4 Vorteile         1.4 Advantages
Vorteile der in Abschnitt 1.1 und 1.2 beschriebenen  The deep-boring procedures described in Section 1.1
Verfahren zur Herstellung von tiefen Bohrungen  and 1.2 above offer the following advantages:
sind:
- sehr hohe Zerspanleistung durch den Einsatz von  - extremely high cutting capacity thanks to tungsten
  Hartmetall als Schneidstoff    carbide being used as cutting material
- ideale Bedingungen bezüglich Kühlung und  - ideal conditions with regard to cooling and lubri-
  Schmierung    cation
- kontinuierliche Spanabführung, daher keine Aus-  - continuous chip removal, no need for chip-
  spanhübe/Ausspanvorgänge notwendig    removal strokes/processes
- kürzere Hauptzeiten  - reduced cutting times
- hohe Bohrungsqualität hinsichtlich Durchmesser-  - high quality of bore in terms of diameter toler-
  toleranz, Oberflächengüte und geometrischer     ance, surface quality, and geometrical accuracy
  Formgenauigkeit
- hohe Fluchtgenauigkeit, geringer Bohrungsver-  - high accuracy of alignment, low eccentricity of
  lauf     the bore
- Ersetzen mehrerer Arbeitsvorgänge - z.B. Vor-  - replacement of several processes, e.g. rough-bor-
  bohren, Aufsenken, Reiben-durch einen Arbeits-    ing, boring, reaming, by one process, deep hole
  vorgang Tiefbohren    boring
- Bearbeiten schwer zerspanbarer Werkstoffe   - cutting of hardly machinable materials
- große Bohrtiefe (als max. Bohrtiefe ist etwa das  - deep bores (The max. achievable depth is approxi-
  250fache des Borhdurchmessers möglich, wobei    mately 250 times the bore diameter. However, the
  das Verfahren jedoch auch bei kurzen Bohrtiefen    procedure is also cost-efficient for short bore
  wirtschaftlich ist)   depths)
- geringe Gratbildung beim Aus- und Überbohren  - reduced formation of burrs during the boring or
  von Querbohrungen (bzw. beim Durchdringen be-   re-boring of cross-bores (penetration of existing
  reits vorhandener Konturen)    contours)
- keine Beeinträchtigung der erzeugten Oberfläche   - no damage to the surface produced by chip re-
  durch Spanabtransport    moval
- Bohrrohr torsionssteifer als der gesickte Werk- - boring bar stiffer against torsion than the kidney
   zeugschaft beim Einlippenbohrer   shaped shank of a gun drill
1.5 Kühlschmierung 1.5 Cooling lubrication
Die Kühlschmierung erfordert verfahrensbedingt be-  It is in the nature of the procedure that cooling lubri-
sonderen Aufwand. Zum Kühlen und Schmieren  cation is highly demanded. Large volume flows are
werden große Volumenströme benötigt, die zusam-  needed for cooling and lubrication, which are re-
men mit den anfallenden großen Spanmengen durch  moved through the boring bar along with the large
das Bohrrohr heraustransportiert werden. Hierzu sind   quantites of chips being produced. Depending on the
je nach Durchmesser hohe Drücke erforderlich. Der   diameter, this requires high pressures. The quality
Qualität und Pflege des Kühlschmierstoffes einer-   and maintenance of coolant on the one hand, and
seits sowie dem Volumenstrom und dem richtigen  the volume flow an correct pressure  of the coolant
Druck des Kühlschmierstoffes andererseits ist daher  on the other hand shall therfore be given particular
besondere Beachtung zu schenken (Abschnitt 5.2).  consideration (see Section 5.2).
1.6 Verfahrensvarianten   1.6 Variants of the procedure

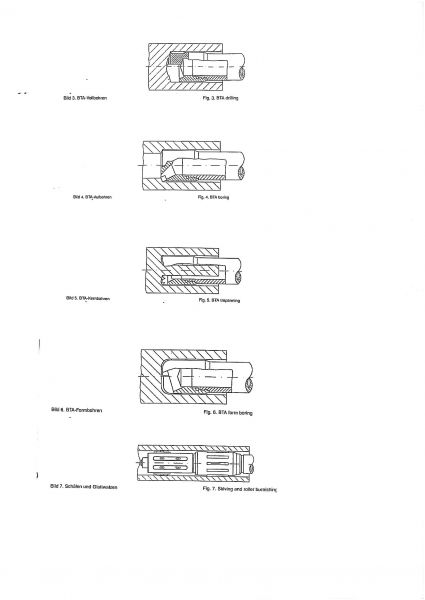

In den Bildern 3 bis 7 sind die Verfahrensvarianten Figures 3 through 7 illustrate variants of deep hole
des Tiefbohrens mit äußerer Zufuhr des Kühl-  boring with external supply of the coolant.
schmierstoffes dargestellt.
2. Maschinen 2 Machines
2.1 Standard- und Sondertiefbohrmaschinen 2.1 Standard and special deep-boring machiens
Für den universellen Einsatz des Tiefbohrens mit As a rule, machines with counter rotation of tool and
BTA-Werkzeugen sind in der Regel Maschinen mit workpiece are in use for universal application bor the
werkzeug- und werkstückseitigem Antrieb in Ge-  deep-boring procedure by means of BTA tools.
brauch.

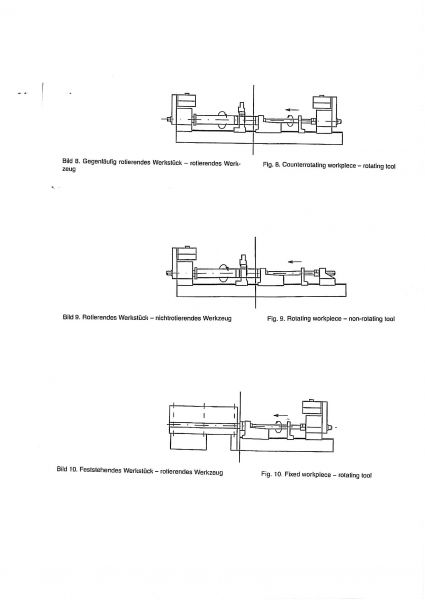

In den Bildern 8 bis 10 werden die Varianten der  Figures 8 through 10 distinguish deep-boring
Anlagen für das Tiefbohren aufgegliedert in Maschi-  machines as follows:
nen mit
• gegenläufig rotierendem Werkstück und rotieren-  • machines with counterrotating workpiece an ro-
  dem Werkzeug, für rotationssymmetrische Werk-     tating tool, suitable for rotationally symmetric
  stücke bzw. mit geringstem Mittenverlauf der    workpieces and workpieces with lowest run out of
  Bohrung von der Werkstückachse, Bild 8. Unter    the center of the bore with respect to the work-
  besonderen Bedingungen kann auch im Gleich-    piece axis, Figure 8. Boring with workpiece and
  lauf gebohrt werden.    tool rotating in the same direction is possible if
     special conditions are fulfilled.
• rotierendem Werkstück und nichtrotierendem • machines with rotating workpiece an non-rotat-
   Werkzeug; nur für rotationssymmetrische Werk-   ing tool: suitable only for rotationally symmetric
   stücke geeignet, bei großer Bohrtiefe geringerer   workpieces, larger run out of the bore possible
   Mittenverlauf möglich, Bild 9   with large bore depths, Figure 9
• feststehendem Werkstück und rotierendem Werk- • machines with fixed workpiece and rotating tool,
  zeug, universell für alle Werkstücke geeignet,   suitable for any workpiece, Figure 10
  Bild 10
Auf speziell eingerichteten Tiefbohrmaschinen kön- Specially equipped deep-boring machines can also be
nen auch andere Fertigunggsverfahren eingesetzt wer- used for other manufacturing processes, such as
den, wie z.B.
• Bearbeitung von Stirnseiten  • Facing
• Außendrehen • Turning of outside diameter
• Honen • Honing
2.2 Einrichtungen und Geräte für das BTA-Bohren 2.2 Equipment to BTA boring

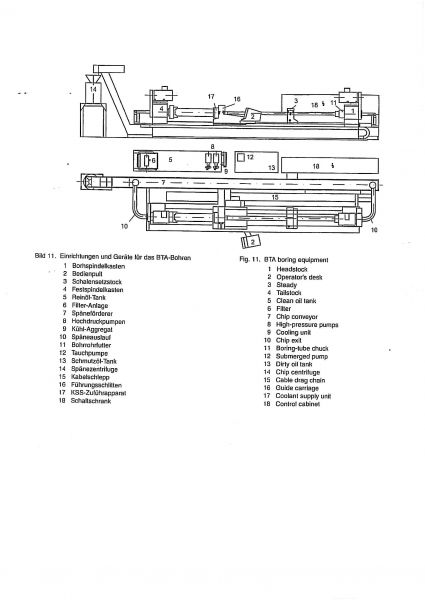

Für das BTA-Bohren werden benötigt (Bild 11): The following items of equipment are required for
  BTA boring (Figure 11):
Bohrrohre Boring bars

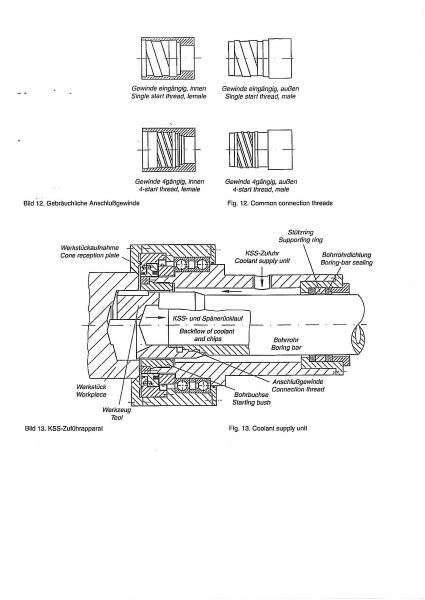

Das Bohrrohr trägt den Bohrkopf und stellt die The boring bar carries the boring head and connects it
Verbindung zur Antriebsspindel her. Bild 12 zeigt to the drive spindle. Figure 12 shows the most
die gebräuchlichsten Verbindungen zwischen Bohr- common connections between boring head and bor-
kopf und Bohrrohr. Größere Werkzeuge (ab ca. ing bar. Large tools (diameters from approximately
Ø200 mm) werden angeflanscht. 200 mm) are flanged.
KSS-Zuführapparat Deep-hole drilling attachment or coolant supply
(früher: Bohrölzuführapparat BOZA) mit (formerly called: boring-oil supply) with starting
Bohrbuchse (Bild 13) bush (Figure 13)
Der KSS-Zuführapparat übernimmt die drei wesent- The coolant supply serves for three essential pur-
lichen Aufgaben Kühlschmierstoffeinleitung und Ab- poses: feeling of coolant lubricant, sealing, and ac-
dichtung sowie die Aufnahme der Bohrbuchse. Die commodating the drill bush. The bush matches the
Bohrbuchse ist auf den Bohrduchmesser abgestimmt bore diameter and guides the tool into the component.
und führt das Werkzeug beim Anbohrvorgang.
Schwingungsdämpfer Vibrations damper
Insbesondere bei großen Bohrtiefen ist zur Steige- Particularly with large bore depths, a vibration

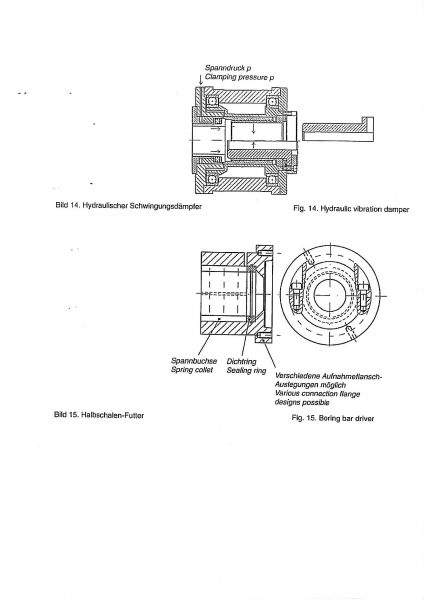

rung der Bohrungsqualität und Verschleißreduzie- damper (Figure 14) shall be provided to improve
rung ein Schwingungsdämpfer vorzusehen the quality of the bore and to reduce wear. A vibration
(Bild 14). Bei rotierendem Werkzeug sollte immer damper should always be used when the tool is rotat-
ein Schwingungsdämpfer eingesetzt werden. ing.
Bohrrohraufnahme Boring-bar holding fixture
Gebräuchliche Aufnahmen der im Durchmesser ab- Common holding fixtures for the boring bar driver for
gestuften Bohrrohre sind Spannzangen- und Halb- different diameters are cóllet chucks and half-shell
schalen-Futter (Bild 15). chucks (Figure 15).
2.3 Anwendung auf anderen Werkzeugmaschinen 2.3 Use with other machine-tools
Auf anderen Werkzeugmaschinen, z.B. Bohrwerken, When using other machine-tools, e.g. horizontal bor-
Bearbeitungszentren und Drehmaschinen, müssen ing machines, machining centres, and turning ma-
zum Tiefbohren u.a. folgende Voraussetzungen er- chines, for deep-boring purposes, some of the re-
füllt sein:

quirements to be met are as follows:

• geeignete Drehzahlen • appropriate speeds
• fein gestufter Vorschubbereich • finely stepped feed range
• ausreichende Antriebsleistung der Arbeitsspindel • sufficient drive rating of the work spindle
• ausreichende Kühlschmierstoffanlage (KSS-Volu- • appropriate cooling-lubrication system (volume
   menstrom, Druck, Filterart)    flow, pressure, type of filter)

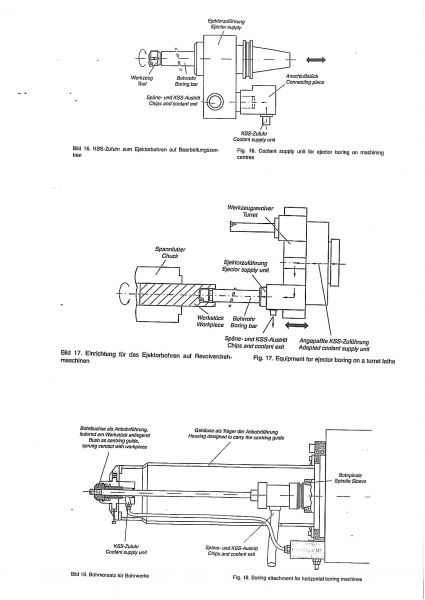

• besondere Kühlschmierstoffzufuhr, z.B. Bild 16 • special coolant supply units, e.g. Figure 16 and
   und Bild 17    Figure 17
• Spritzschutz • splash-proofing
Beim Einsatz auf Bohrwerken und Bearbeitungszen- In the case of horizontal boring machines and ma-
tren ist die Bohrtiefe in jedem Fall eingeschränkt. chining centres, the bore depth is always limited.
Bild 18 zeigt einen BTA-Bohrvorsatz für Bohr- Figure 18 shows a BTA boring attachment for hor-
werke. izontal boring machines.
3 Werkzeuge 3 Tools
3.1 Werkzeugaufbau und Ausführungsarten  3.1 Tool construction and designs
Die BTA-Bohrköpfe sind ein- oder mehrschneidig,  BTA boring heads are one- or multiple-edged,pro-
ggf. mit aufgeteilten Schneiden versehen, und haben  vided with split cutting edges, if required, and have at
mindestens zwei Führungsleisten. Diese Wirk-  least two guide pads. These functional elements can
elemente können gelötet (kleine Durchmesser) oder  be brazed (small diameters) or are exchangeable (di-
wechselbar (ab ca. Ø 18 mm) sein.  ameters of approximately 18 mm and above).
3.1.1 Vollbohrwerkzeuge 3.1.1 Drilling tools
Üblicher Bohrungsdurchmesser-Bereich: 6,3 mm Common range of bore diameters: 6,3 mm to 18 mm
bis 18 mm (Werkzeuge mit Anschlußgewinde ab (tools with connection thread diameters of 14 mm
Ø 14 mm). and above).

Praxisübliche Bohrungstoleranz*)



Praxisübliche Rz-Werte*)





Common bore tolerance*)



Common Rz values*)



IT 10 bis IT 8



16µm bis 5 µm





IT 10 to IT 8



16µm bis 5 µm



*) Erreichbare Qualität u.a. abhängig vom Werkstückstoff und Kühl- *)Achievable qualities depend, among other things, on the workpiece
schmierstoff material and the coolant.

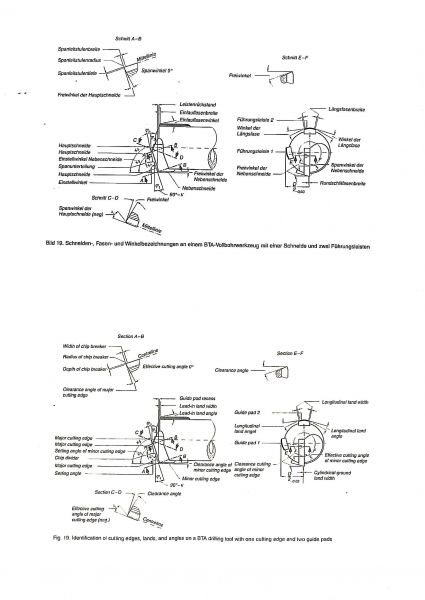

Bild 19 zeigt ein Vollbohrwerkzeug mit einer Figure 19 illustrates a drilling tool with one cutting
Schneide und zwei Führungsleisten. edge and two guide pads.

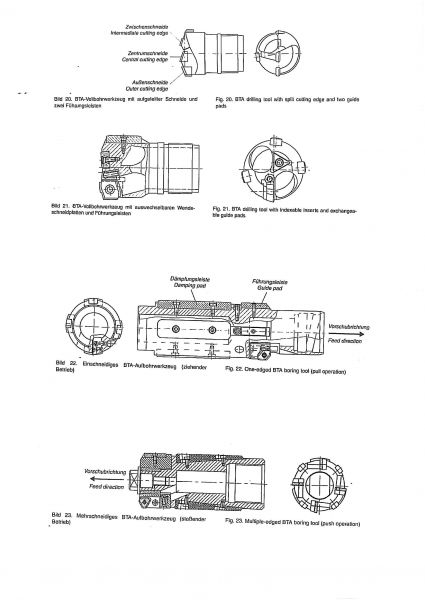

Ein Vollbohrwerkzeug mit aufgeteilter Schneide und A drilling tool with split cutting edge and two guide
zwei Führungsleisten ist ein Bild 20 dargestellt. pads is illustrated in Figure 20.
In Bild 21 ist ein Werkzeug mit geklemmten Figure 21 shows a tool with clamped cutting inserts
Schneidplatten und wechselbaren Führungsleisten and exchangeable guide pads.





3.1.2 Aufbohrwerkzeuge 3.1.2 Boring tools
Üblicher Bohrungsdurchmesser-Bereich: 20 mm bis Common range of bore diameter: 20 mm to
1600 mm. Neben einer Vergrößerung des Druchmes- 1600 mm. In addition to larger diameters, higher bore
sers werden bessere Bohrungsqualitäten erreicht, zie- qualities are achieved. Moreover, pull boring serves
hendes Aufbohren dient außerdem zur Verminderung to reduce exxentricity.
des Mittenverlaufes.

Praxisübliche Bohrungstoleranz*)



Praxisübliche Rz-Werte*)





Common bore tolerance*)



Common Rz values*)



IT 10 bis IT 8

(IT 10 bis IT 9)**)

16µm bis 5 µm

(60µm bis 30 µm)**)


IT 9 bis IT 8

(IT 10 bis IT 9)**)

16µm bis 2 µm

(60µm bis 30 µm)**)
Erreichbare Qualität u.a. abhängig vom Werkstückstoff und Kühl- *)Achievable qualities depend, among other things, on the workpiece
schmierstoff material and the coolant.
Zum Prinzip des einschneidigen, stoßenden Aufboh- Concerning the principle of one-edged, pushing bor-
rens siehe Bild 4, Bild 22 zeigt ein einschneidiges, ing, see Figure 4. Figures 22 and 23 show a one-
Bild 23 ein mehrschneidiges Aufbohrwerkzeug. edged and multiple-edged boring tool, respectively.
3.1.3 Kernbohrwerkzeuge 3.1.3 Trepanning
Üblicher Bohrungsdurchmesser-Bereich: 40 mm bis Common range of bore diameter: 40mm to 630mm.
630 mm.

Praxisübliche Bohrungstoleranzen *)

Praxisübliche Rz-Werte*)



Common bore tolerance *)

Common Rz values*)

IT 10 bis IT 8

16 µm bis 5 µm



IT 10 to IT 8

16 µm bis 5 µm

*)Erreichbare Qualitäten u.a. abhängig vom Werkstückstoff und Kühl- *)Achievable qualities depend, among other things, on the workpiece
schmierstoff material and the coolant

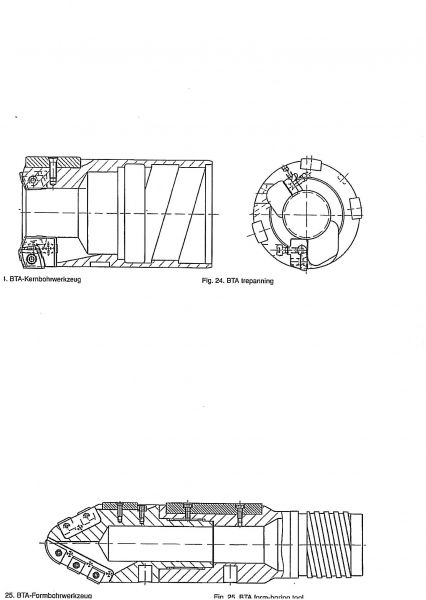

Der Aufbau eines Kernbohrwerkzeuges ist in             The construction of a core-boring tool ist llustrated in
Bild 24 dargestellt. Figure 24.



3.1.4 Formbohrwerkzeuge 3.1.4 Form-boring tools
Formbohrwerkzeuge werden nach Anforderung her- Form-boring tools are tailor made. Possible bore di-
gestellt. Mögliche Bohrungsdurchmesser und er- ameters and achievable qualities are specific and
reichbare Qualitäten sind spezifisch und müssen mit shall be agreed with the manufacturer.
dem Hersteller abgestimmt werden.
Der Aufbau eines Formbohrwerkzeuges ist in The construction of a form-boring tool is illustrated
in Bild 25 dargestellt. in Figure 25.
3.2 Schneidstoffe, Führungs- und 3.2 Cutting materials, guide pad and
      Dämpfungsleistenmaterialien       damping pad materials
Für die Schneide bzw. Schneidplatten (häufig For the cutting edges and inserts (often indexable in-
Wendeplatten) werden vorwiegend Hartmetalle der serts), carbide of ISO group of tool application for
ISO-Zerspanungsanwendungsgruppe P bw. K über- chip removal P or K, mostly coated, are the main ma-
wiegend beschichtet, eingesetzt. terials in use.
Beschichtete Hartmetall-Wendeplatten dienen der The use of coated carbide indexable inserts increases
Standzeitverlängerung. Dabei sollten auch die Füh- the tool life. In this case the guide pads should also be
rungsleisten entsprechend beschichtet sein. coated accordingly.
In Sonderfällen werden als Schneidstoffe auch HSS, In special cases, HSS, cermets, ceramics, PCD or
Cermet, Keramik, PKD oder CBN verwendet. CBN are used as cutting materials.
Als Werkstoff für Führungsleisten kommen ebenfalls Carbides and cermets, also coated, are also used as
Hartmetalle und Cermets, auch beschichtet, zum Ein- guide pad material.
satz.
Je nach Ausführung werden sie im Werkzeuggrund- Depending on the design, the guide pads are fastened
körper durch Schrauben, Klemmen oder Löten befe- to the tool body by screwing, clamping, or brazing.
stigt.

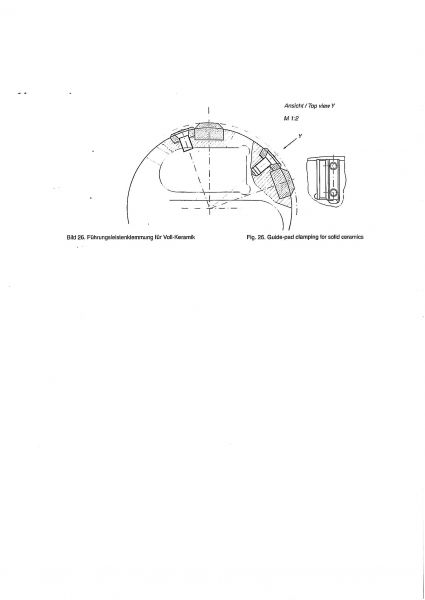

Führungsleisten aus Keramik (Vollmaterial), PKD Guide pads of ceramics (solid material), PCD, and
und CBN (in Stahlkassetten) sind meistens geklemmt CBN (in steel cassettes) are clamped in most cases
(Bild 26). (Figure 26).
Für Dämpfungsleisten werden verschleißfeste Kunst- Damping pads are made of wear-resistant plastic
stoffmaterialien wechselbar befestigt. materials and are so fastened as to allow their ex-
  changing.
4. Verfahren zur Erzeugung von 4. Procedures for the manufacture of
   Sonderkonturen    special contours
Es gibt Werkstücke mit tiefen Bohrungen, deren There are workpieces with deep bores, whose inner
Innenkonturen rotationssymmetrisch, aber nicht  contours are rotationally symmetric but not cylindri-
durchgängig zylindrisch sind.  cal over the entire length.
Beispiele für Werkstücke mit Konturen ohne Hinter- Examples of workpieces with contours without un-
schneidungen sind:  dercuts are:
• Schleudergußkokillen  • centrifugal casting moulds
• konische Bohrungen in Extruderzylinder  • conical bores in extruder cylinders
Oftmals sind die erforderlichen Innenkonturen mit  Often, the inner contours required can be manufac-
BTA-Formwerkzeugen nur sehr aufwendig herstell-  tured by means of BTA form tools at great expense
bar.  only.
Beispiele für Werkstücke mit Konturen mit Hinter-  Examples of workpieces with contours with under-
schneidungen sind:  cuts are:
• Triebwerkswellen (Auskammerungen zur Ge-  • propeller shafts (hollows for reduced weight)
   wichtserleichterung)
• Landebeine (Auskammerungen zur Gewichts-  • landing gear (hollows for reduced weight),

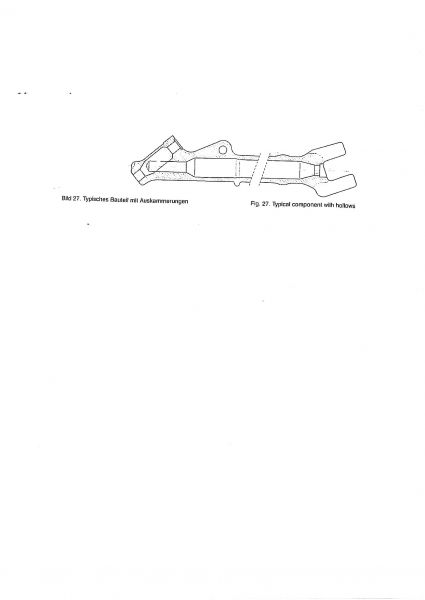

   erleichterung) Bild 27     Figure 27
• weitere Bauteile, insbesondere aus der Luft- und • further components, especially for use in aeronau-
   Raumfahrttechnik     tics and aerospace
Diese Innenkonturen sind mit BTA-Formwerkzeugen  These inner contours cannot be manufactured using
nicht herstellbar. In solchen Fällen bietet sich an,   BTA from tools. In such cases, it is convenient to use
Werkzeuge einzusetzen, deren Schneiden und ggf.  tools whose cutting edges and, if required, guide pads
Führungsleisten verstellbar ausgeführt sind.  are adjustable.
Zum Einsatz solcher Werkzeuge ist eine (BTA-) Vor-  A (BTA) rough-bore of high quality is prerequisite to
bohrung hoher Güte erforderlilch.  the use of such tools.
NC-gesteuerte Tiefbohrmaschinen bieten die Mög-  NC deep-boring machines provide for a futher NC
lichkeit der Erweiterung um eine weitere NC-Achse,  axis wich allows controlling the tool diameter as a
die den Werkzeugdurchmesser in Abhängigkeit von  function of the bore depth. Figure 28 shows a sche-
der Bohrtiefe regelt. Bild 28 zeigt den schemati-  matic of such a drive and tool system.
schen Aufbau eines solchen Antriebs- und
Werkzeugsystems.
Durch axiale Verschiebung der im Bohrrohr liegen-  The position of the cutting edge is changed by axial
den Steuerstange wird die Lage der Schneide verän-  displacement of the control rod inside the boring
dert. Die Führungsleisten können ebenfalls, z.B.  tube. The guide pads can also be adjusted, e.g.,
hydraulisch, angestellt werden.  hydraulically.
5. Richtwerte 5. Reference values
5.1 Maschinen-Antriebsleistung 5.1 Machine drive rating
Besondere Aufmerksamkeit ist der Wahl einer ausrei- Special care shall be taken to select a sufficient drive
chenden Antriebsleistung zu widmen. Eine Hilfestel- rating. For BTA deep hole boring of steel, the dia-

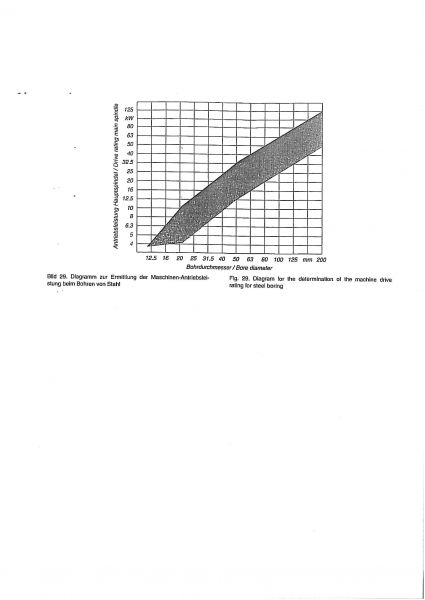

lung für das BTA-Tiefbohren von Stahl bietet das gram shown in Figure 29 offers guidance. For mul-
Diagramm in Bild 29. Bei mehrschneidigen Werk- tiple-edge tools and combined procedures (e.g. bor-
zeugen und Kombinationsverfahren (z.B. Aufboh- ing, skiving and roller burnishing), other relations
ren, Schälen und Glattwalzen) gelten andere Zusam- apply. In this case, the tool manufacturer shall always
menhänge, hier ist in jedem Fall der Werkzeug- be consulted.
hersteller zu konsultieren.
5.2 Kühlschmierstoff-Volumenstrom und -Druck 5.2 Coolant volume flow and pressure
Nichtwassermischbare Kühlschmierstoffe, soge- Straight so-called deep-boring oils, are preferred in

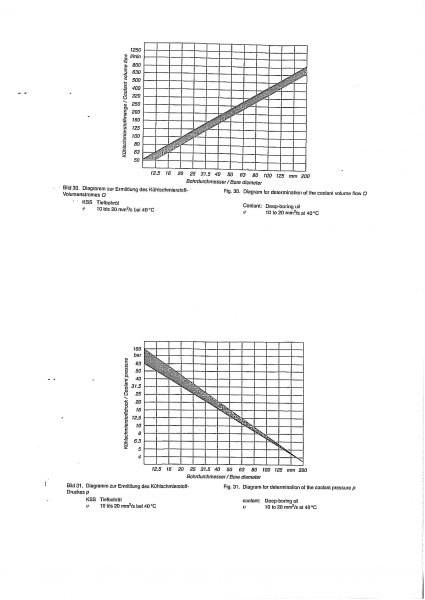

nannte Tiefbohröle, werden in der Praxis bevorzugt practice. Figures 30 and 31 illustrate the coolant
eingesetzt. In Bild 30 ist in Abhängigkeit vom volume flow and pressure, respectively, as a function
Bohrungsdurchmesser der Volumenstrom und in of the bore diameter. For short-chipping materials.
Bild 31 der KSS-Druck angegeben. Für kurzspa- volume flow and pressure may be chosen according
nende Werkstoffe können Volumenstrom und Druck to the lower curves.
nach den unteren Kurven gewählt werden.
Die Temperaturen des Tiefbohröls sollten 50°C nach If possible, the temperature of the deep-boring oil
Möglichkeit nicht überschreiten, da sich die Eigen- should not exceed 50°C, since the characteristics of
schaften des KSS bei höheren Temperaturen ändern the coolant may change above this temperature.
können.
Bei wassergemischten KSS, z.B. Emulsionen, liegt For aqueous, e.g. emulsions, the pressure at the same
der KSS-Druck bei gleichem Volumenstrom bei volume flow is approximately two thirds of the value
ca. 2/3 des im Diagramm angegebenen Wertes. indicated in the diagram.


Kaiser Maschinenbau und
Zerspanungstechnik GmbH & Co. KG
Am Gänsekamp 14 A
21442 Toppenstedt
Telefon: +49 (0) 41 73 / 50 54 50
Telefax: +49 (0) 41 73 / 50 54 55
E-Mail: info@kaiser-maschinenbau.de
Internet: www.kaiser-maschinenbau.de


©2017 by Kaiser Maschinenbau und
Zerspanungstechnik GmbH & Co. KG
All rights reserved.


Verpassen Sie nicht unseren neuen Internetauftritt unter www.tiefbohren-honen.de
